Modulo espansione multi I/O

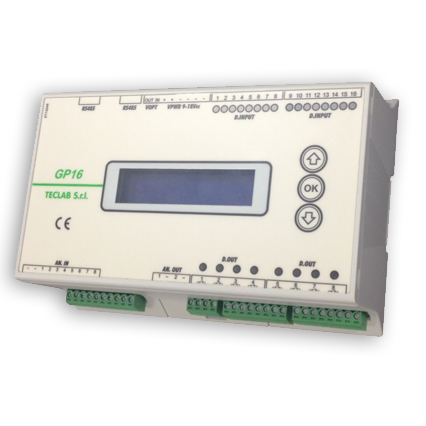

GP16, progettato e prodotto da Teclab Srl. del gruppo FAST SpA, è una unità di I/O multipurpose che può essere utilizzata sia come espansione di una RTU, sia come dispositivo Stand Alone.

GP16 è caratterizzato da una serie di canali di I/O sia analogici sia digitali che ne permettono l’interfacciamento con differenti dispositivi e strumenti presenti in campo. I segnali di ingresso sono elaborati in modo continuo e i risultati sono resi disponibili sia sul display locale (optional) per una visualizzazione immediata, sia sulle linee seriali come risposte ad interrogazioni MODBUS RTU.

Designed and assembled in Italy
Download brochure for the integrated service
Datasheet



ALIMENTAZIONE

Da fonte esterna: 9 -18 Vcc

CONTENITORE

Plastico, montaggio guida din:

  • Dimensioni 160 x 110 x 53 mm

Condizioni ambientali:

  • Temperatura -25°C < T < +60 °C
  • Umidità 90% senza condensa
  • Grado Protezione IP44

INGRESSI DIGITALI

16 ingressi digitali isolati galvanicamente Stato e/o conteggi

USCITE DIGITALI

8 uscite relais (C/NO) carico Max 1A 250Vac

INGRESSI ANALOGICI

8 Ingressi analogici 4÷20 mA con risoluzione 12 bit isolati galvanicamente

USCITE ANALOGICHE

2 uscite analogiche 4÷20mA con risoluzione 12 bit carico max 250 ohm (optional)

HMI

Display alfanumerico 16 x 2 retroilluminato 3 pulsanti per navigazione

COMUNICAZIONE

Com 1 RS485 (RJ4/4)

PROTOCOLLI

MODBUS RTU, Custom

CERTIFICAZIONI

EN 61000-6-2/4- EMC Art. 3.1b dir.1999/05/CE
