Convertitore di volume a doppio canale e data logger

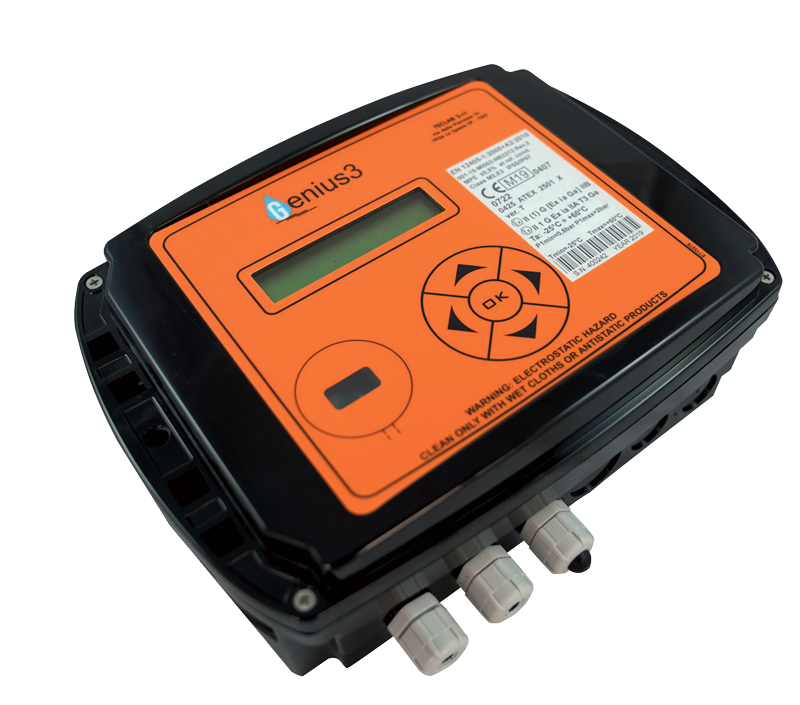

Genius 3 è un convertitore di volume certificato MID che integra la misura con l’acquisizione e la comunicazione dati. È dotato della certificazione ATEX che ne garantisce l’impiego in aree pericolose.

Genius 3 dispone di 2 canali EVC PTZ certificati MID aventi ciascuno: 1 ingresso impulsivo da misuratore di portata, 1 ingresso da sensore di pressione e 1 ingresso da sensore di temperatura.

Il convertitore è progettato per essere telecontrollato dal sistema centralizzato di raccolta dati (SCADA/SAC) utilizzando protocolli di comunicazione quali MODBUS, CTR (UNI TS 11291), DLMS, LoRaWAN e NB-IoT.



Genius 3 è un dispositivo low power alimentato a batteria la quale garantisce un’autonomia superiore ai 5 anni.
Quando sono richieste comunicazioni in tempo reale, la RTU può essere alimentata da una sorgente esterna in combinazione con la barriera a sicurezza intrinseca G-POWER (certificato ATEX).
Le sorgenti di alimentazione esterna possono essere:

  • rete energia elettrica
  • microturbina AMT-AIRWATT
  • pannello fotovoltaico



Genius 3 è di facile installazione e si connette al centro operativo di controllo utilizzando il modem integrato GSM/GPRS oppure tramite connessioni in radio frequenza 169/868 MHz, oppure si configura come sensore IoT in architettura Cloud.

Genius 3 opera su un ampio range di temperature (da -25°C a +60°C).

Genius 3 dispone inoltre di segnali digitali per scopi generali.

Prodotto da
teclab
Disegnato e assemblato in Italia
Alimentazione

Con batteria interna:
Durata batteria > 5 anni con comunicazioni standard

Esterna (opzionale): usando l’alimentatore esterno G-POWER (certificato ATEX)

Condizioni ambientali

Range di temperatura: -25 °C ≤ T ≤ +60 ° C
Range di umidità: 10% - 93% senza condensa

Case

Contenitore in policarbonato IP65 / IP67 (EN 60529)
Dimensioni 210 x 150 x 85 mm
Peso 1,6 Kg.

Caratteristiche tecniche



CANALI PER LA MISURA



2 canali indipendenti strutturati come segue:

  • Ingresso di volume LF no a 3 Hz
  • Ingresso da sensore di pressione assoluta piezoresistivo con 3 m di cavo standard,precisione < 0.25%, attacco al processo standard 1⁄4 G maschio
  • Ingresso a sensore di temperatura PT1000 classe A, 3 m di cavo standard.

Il secondo canale accetta anche segnali HF no a 5 KHz

Certi cazione MID, Annex MI-002, conforme a EN12405-1:2005+A2:2010 Fattore di conversione conforme a EN12405 e AGA7

Formule Z

UNI-EN-ISO12213-2 (AGA8-DC92)

UNI-EN-ISO12213-3 (SGERG-88)

AGA-NX19

Range di temperatura

-25 °C ÷ +60 °C

Range di pressione

0,8÷2 Bar A

0,8÷3,5 Bar A

0,8÷10 Bar A

1÷20 Bar A

2÷24 Bar A

6÷80 Bar A

INGRESSI ANALOGICI

Sono inoltre disponibili:

  • 1 ingresso da sensore di pressione assoluta o relative piezoresistivo con 3 m di cavo standard, precisione < 0.25%, attacco al processo standard 1⁄4 G maschio
  • 2 ingressi generici 0-5 V

INGRESSI DIGITALI

8 DI

USCITE DIGITALI

4 DO Open Collector

ALIMENTAZIONE



Con batteria interna
Durata batteria > 5 anni con comunicazioni standard

Esterna (opzionale): usando l’alimentatore esterno G-POWER (certi cato ATEX)

CONDIZIONI AMBIENTALI

Range di temperatura: -25 °C ≤ T ≤ +60 ° C Range di umidità: 10% - 93% senza condensa

PROTOCOLLI
DI COMUNICAZIONE

MODBUS RTU, IEC 6870, CTR, DLMS, WM-BUS, IoT

COMUNICAZIONE WIRELESS

Modem interno GSM/GPRS/SMS SHORT RANGE WM-BUS

INTERFACCE LOCALI

Display alfanumerico 2x20, 5 tasti
Porta ottica seriale conforme a EN 62056 (IRS 485)

CASE

Contenitore in policarbonato IP65 / IP67 (EN 60529) Dimensioni 210 x 150 x 85 mm
Peso Kg. 1,6

CERTIFICAZIONE

ATEX

Versione A: con modem integrato ed alimentazione a batteria Versione T: con modem integrato e alimentazione esterna

II 1 G Ex ia IIA T3 Tamb = -25°C ÷ +60 °C
Versione B: senza modem e con alimentazione a batteria

II 1 G Ex ia IIB T3 Tamb = -25°C ÷ +60 °C Certi cato N. 0425 ATEX 2501 X

CERTIFICAZIONE MID

Certi cato N. IT-001-15-MI002-NB2213
