RTU per la gestione e il controllo delle reti idriche

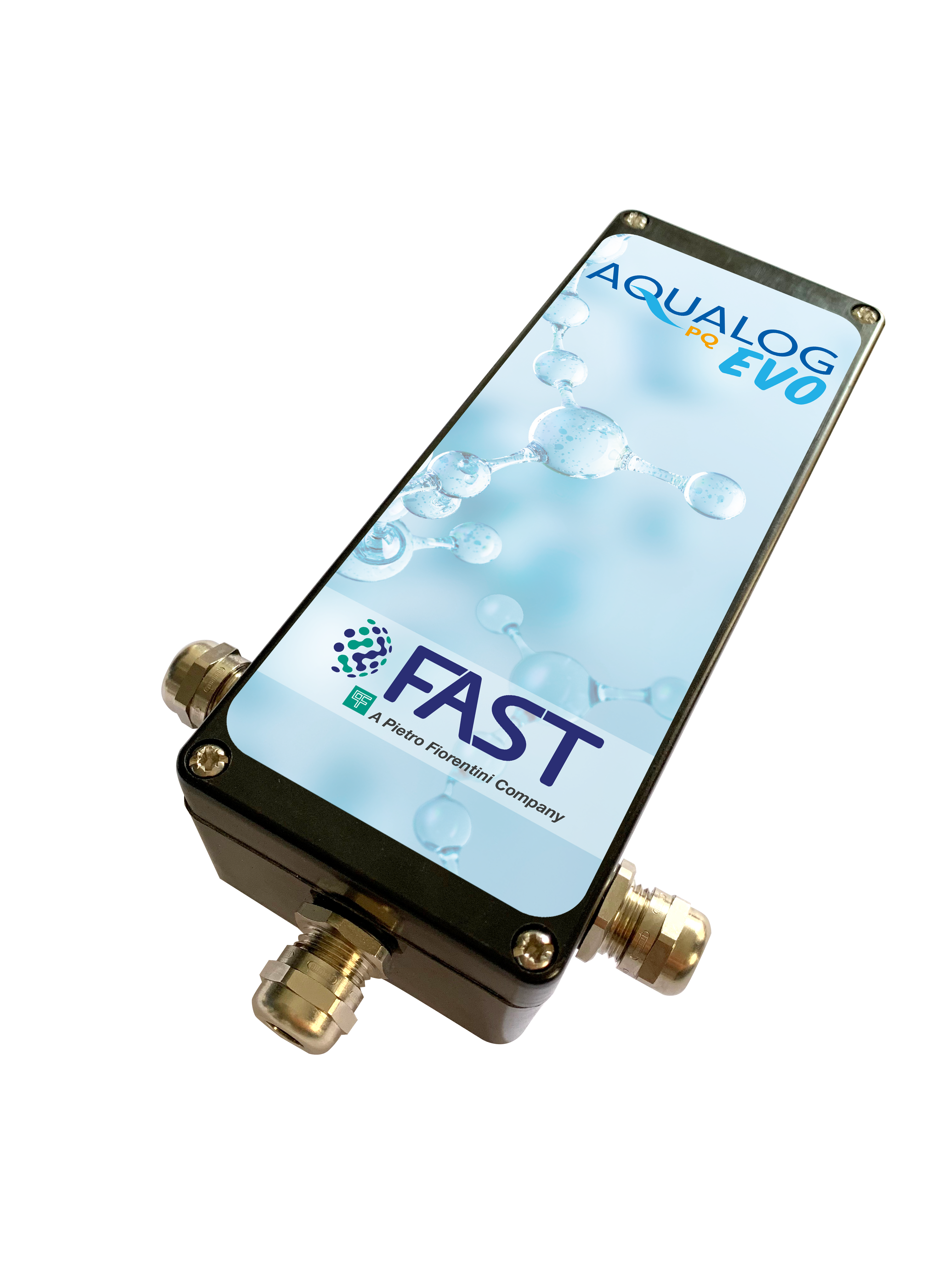

AQUALOG PQ EVO, la RTU che svolge qualsiasi incarico dedicato alla gestione e al controllo della rete idrica: supervisione e controllo di pressione, portata e livelli.

Configura PQ Evo a seconda delle tue necessità.

AQUALOG PQ EVO è un sensore IoT multiparametrico che consente di monitorare pressioni, portate e livelli in ambienti dove l’operatività risulta difficoltosa e non è disponibile l’energia elettrica.

AQUALOG PQ EVO è alimentato a batteria e di- segnato per operare in regime di bassissimo consumo di energia.

  • Low power, autonomia di almeno 6 anni Protezione IP68
  • Segnali 4-20mA
  • Modalità “Discovery” per rilevazione “Colpi di Ariete”
  • Acquisizione e trasmissione dati dal punto critico (Real Time Critical Point)
  • Controllo PRV o inverter con le modalità:
    • Down-Stream PRV, Fixed Pressure
    • Day/Night
    • Flow Modulation
    • RTCP System: regolazione sulla base del valore della pressione al punto critico
    • RTCP System by Machine Learning Comunicazione con dispositivi locali Prevenzione allagamenti con misura di livello scolmatori di pioggia (Wave)
  • Livello di portata per canali aperti (Level-X) LoRaWAN Modem e NB-IoT Modem Collegamento al centro di controllo tramite comunicazione GSM/GPRS/3G/4G
pq evo
Disegnato e assemblato in Italia
Caratteristiche tecniche



PRESSIONE/LIVELLO

2 ingressi di pressione/livello con sensore piezoresistivo
2 ingressi 4-20mA attivi/passivi per sensori di pressione, portata, livello

PORTATA

2 ingressi di conteggio da Flow Meter (max 100 Hz)

MISURA DI LIVELLO
PER CONDOTTE APERTE

Level X sensore ultrasonico

SCOLMATORI DI PIOGGIA

Overflow detection (Wave)

COMANDI

2 comandi on/off per PRV / 2 segnali digitali

COMUNICAZIONE LOCALE

1 seriale RS485 per connessione a strumenti locali
1 porta USB (opzionale)
1 porta Bluetooth (opzionale)

COMUNICAZIONE REMOTA

1 LoRaWAN IoT Modem / NB-IoT Modem*
1 modem GSM/ GPRS oppure 3G / 4G
1 radio modem (opzionale) 868 MHz

ANTENNA

Interna integrata - esterna opzionale

ALIMENTAZIONE

Batteria durata > 6 anni in modalità standard

CONDIZIONI AMBIENTALI

-25° C + 60° C

CASE

IP68

DIMENSIONI

70 x 190 x 50 mm



Funzioni



ACQUISIZIONE DATI

Tempo base di acquisizione: 1”
Tempo base di archiviazione: 1’ - 1h
Numero massimo di variabili acquisibili: 8 Numeri Massimo di campioni archiviati: 250000

SUPERVISIONE REAL TIME

IoT - Cloud technology con LoRaWAN e NB-IoT Modem* Applicazioni “always on” con alimentazione esterna
Real Time per step test

MODALITÀ “DISCOVERY” HIGH FREQUENCY DATA ACQUISITION
(PER INDAGINI SU “COLPO DI ARIETE”)

Modulo software di acquisizione ad alta frequenza con campionamento fino a 125 volte al secondo. La memorizzazione si attiva al riconoscimento del singolo “Colpo di Ariete” che viene registrato fino a 25 secondi.
Si possono archiviare sul dispositivo fino a 100 “Colpi di Ariete”.

I dati possono essere salvati su file in formato CSV. (L’utilizzo di questa funzione riduce il tempo di vita delle batterie)

La modalità discovery necessita del sensore piezo resistivo.

CONTATORI

Nr. 2 - Range: 32 bit. - Totalizzazione consumi e calcolo della portata

CALCOLO DELLA PORTATA PER CANALI APERTI*

Calcolo della portata per canali aperti tipo Venturi e Parshall, stramazzi tipo Bazin e Thomson • livello/portata per condotte aperte di piccole dimensioni dedicate al drenaggio di acqua piovana • portate di sorgenti con stramazzi tipo Bazin o altra forma geometrica • durata overflow • rilevazione overflow

PROTOCOLLI E STANDARD PER COMUNICAZIONI REMOTE

Modbus RTU / IEC 60870 / LoRaWAN / FTP / NB-IoT

MESSAGGI

Text / E-mail

ALLARMI

Segnalazione e gestione di allarmi ed eventi generati da superamento di soglia e/o raggiungimento di stati fisici/logici. Utilizzo del servizio di messaggi per la notifica degli allarmi.

OPC

Compliant tramite OPC server

CONFIGURAZIONE

Da pc tramite software Fast “Rainbow Configurator”

INTEGRAZIONE CON AQUAWORKS, OVERLAND E SCADA Siemens WINCC-OA

Diretta tramite Rainbow Configuration
