Gestione, acquisizione,archiviazione e trasmissione di dati.

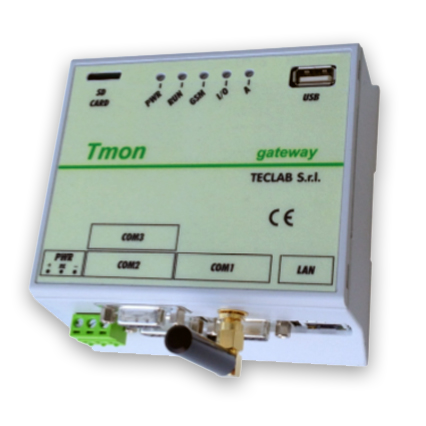

TMon Gateway, progettato e prodotto da Teclab Srl del gruppo FAST SpA, è una unità RTU/Logger con Gsm/Gprs integrato.

Grazie a un potente microprocessore ARM 32 bit Cortex M4, un elevato numero di porte di comunicazione nonché grande capacità di archiviazione è particolarmente indicato per la gestione, l’acquisizione e l’archiviazione di dati, e la ricetrasmissione di comandi, misure e allarmi.

Sviluppato per semplificare l’acquisizione di informazioni eterogenee provenienti dai differenti dispositivi e strumenti presenti in campo. Un server web integrato è disponibile sia sulla porta locale Ethernet che su Gsm/Gprs, compatibile con tutti i più diffusi browser presenti sul mercato tramite il quale è possibile accedere in lettura e scrittura a tutti i parametri e le configurazioni rilevanti.

Può essere utilizzato come semplice modem di comunicazione, come convertitore di protocolli tra apparati e unitamente a schede di I/O proprietarie o di commercio diventa una potente RTU. Supporta i protocolli: TALETE, IEC 60870-5-104, MODBUS RTU, Custom.

Disegnato e assemblato in Italia
Scarica il depliant per il servizio integrato
Caratteristiche tecniche



ALIMENTAZIONE

Da fonte esterna:

  • 5 -18 Vcc
  • 1 W (ciclo operativo) 3W (in connessione GSM/GPRS)

CONTENITORE

Plastico, montaggio guida din:

  • Dimensioni 108 x 92 x 53 mm
  • Peso: 280 g Condizioni ambientali:
  • Temperatura -25°C < T < +60 °C
  • Umidità 90% senza condensa
  • Grado Protezione IP44

LED SEGNALAZIONE

Alimentazione, Ciclo operativo, Attività Gsm, Attività moduli I/O, Led programmabile

CPU MEMORIA

Processore: ARM 32 bit Cortex M4 100 MHz Memoria:

  • Ram non volatile, 32 Kbyte
  • Flash codice, 512 Kbyte
  • Flash Logger, 4 Mbyte
  • Flash espansione, Micro SD Card
  • Orologio-datario a bassa deriva ed alta risoluzione

COMUNICAZIONE
  • Ethernet 10/100 Mbps (connettore RJ45)
  • Mini USB (accesso frontale)
  • Com 1 RS232 (DB9-F)
  • Com 2 RS232 / TTL / Can Bus (DB9-F)
  • Com 3 RS232 / TTL / RS485 (DB9-F)
  • Com 4 RS485 Modbus (per espansione Schede I/O) (RJ4/4)
  • Modem GSM/GPRS

FUNZIONI SOFTWARE

RTU e Logger proprietario, Possibilità di inserire blocchi funzionali Download del software applicativo locale e da remoto

PROTOCOLLI

IEC 60870-5-104, MODBUS RTU, TCP/ IP , DLMS, CTR

LOGGER

Misure, Allarmi, Eventi: Funzioni di datalogger secondo quanto specificato dalle norme UNI TS11291-x

ALLARMI

Invio allarmi spontanei via SMS, GSM, GPRS, FTP

CERTIFICAZIONI

EN 60950-1 - LV Art. 3.1a direttiva 1999/05/CE

EN 50364 EMF Art. 3.1a direttiva 1999/05/CE

ETSI EN 301.489-1/7, EN 61000-6-2/4- EMC Art. 3.1b dir.1999/05/CE

EN 301 511- ERM verification D.T.A. Art. 3.2 direttiva 1999/05/CE
