EVOLUZIONE TECNOLOGICA CON IOT

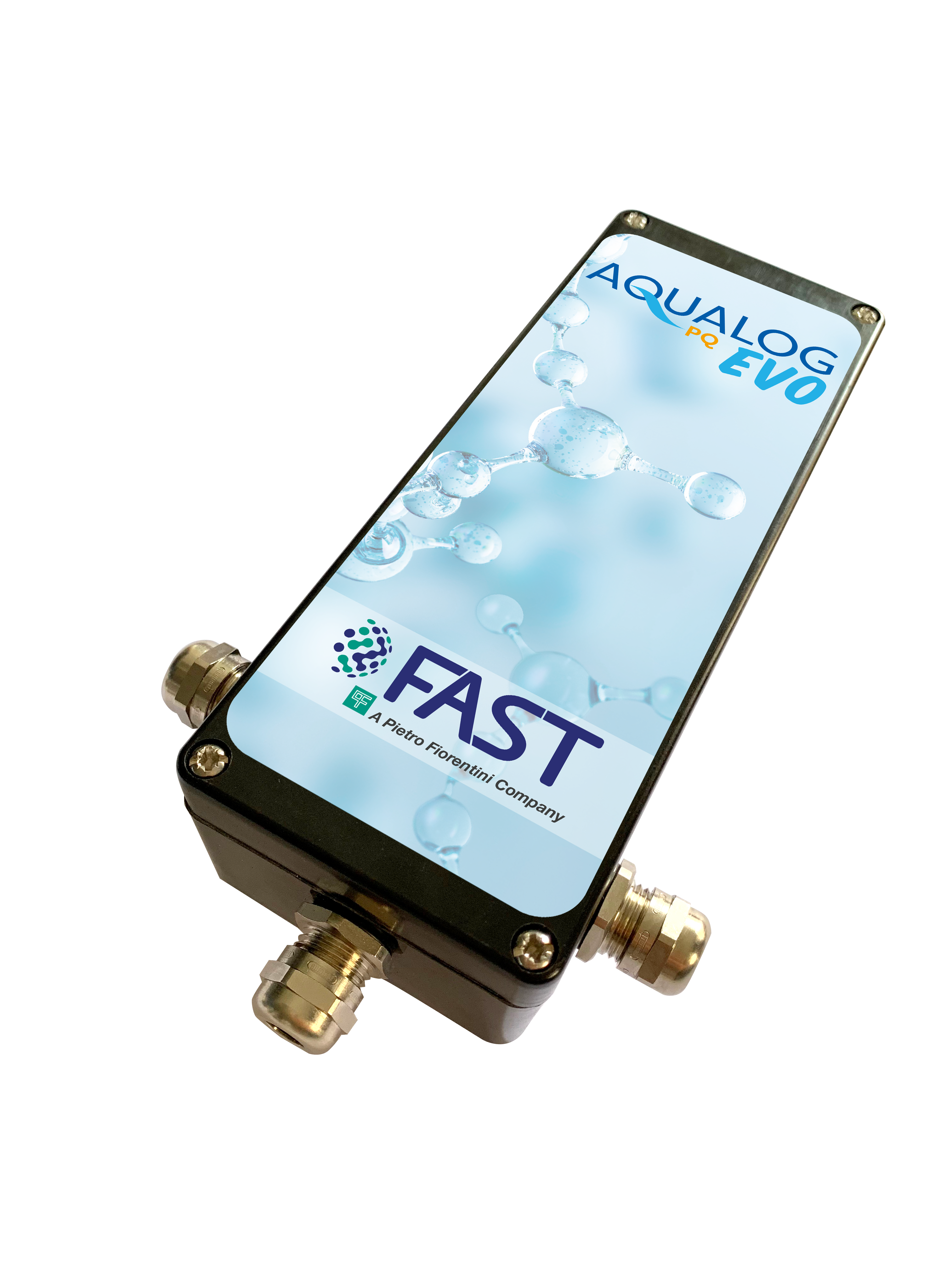

AQUALOG PQ EVO: la RTU che svolge qualsiasi incarico dedicato alla gestione e al controllo della rete idrica: supervisione e controllo di pressione, portata e livelli.

Configura PQ Evo a seconda delle tue necessità.

AQUALOG PQ EVO è un sensore IoT multiparametrico che consente di monitorare pressioni, portate e livelli in ambienti dove l’operatività risulta difficoltosa e non è disponibile l’energia elettrica.

AQUALOG PQ EVO è alimentato a batteria e disegnato per operare in regime di bassissimo consumo di energia.

  • Low power, autonomia di almeno 6 anni
  • Protezione IP68
  • Segnali 4-20mA
  • Modalità “Discovery” per rilevazione “Colpi di Ariete”
  • Acquisizione e trasmissione dati dal punto critico (Real Time Critical Point)
  • Controllo PRV o inverter con le modalità:
    • Down-Stream PRV, Fixed Pressure
    • Day/Night
    • Flow Modulation
    • RTCP System: regolazione sulla base del valore della pressione al punto critico
    • RTCP System by Machine Learning
  • Comunicazione con dispositivi locali
  • Prevenzione allagamenti con misura di livello scolmatori di pioggia (The Wave)
  • Livello di portata per canali aperti (Level-X)
  • LoRaWAN Modem e NB-IoT Modem
  • Collegamento al centro di controllo tramite comunicazione GSM/GPRS/3G/4G
Disegnato e assemblato in Italia
Scarica il depliant per il servizio integrato
Alimentazione

Batteria durata almeno 6 anni

Certificazione

CE

Condizioni ambientali

-25°C + 60°C

Case

IP68

Caratteristiche tecniche



PRESSIONE/LIVELLO

2 ingressi di pressione/livello con sensore piezoresistivo
3 ingressi 4-20mA attivi/passivi per sensori di pressione, portata, livello

PORTATA

2 ingressi di conteggio da Flow Meter (max 100 Hz)

MISURA DI LIVELLO
PER CONDOTTE APERTE

Level X sensore ultrasonico

SCOLMATORI DI PIOGGIA

Overflow detection (The Wave)

COMANDI

2 comandi on/off per PRV / 2 segnali digitali

SEGNALI DI INGRESSO

1 seriale RS485 per connessione a strumenti locali
1 porta USB (opzionale)
1 porta Bluetooth (opzionale)

COMUNICAZIONE LOCALE

1 LoRaWAN IoT Modem / NB-IoT Modem*
1 modem GSM/ GPRS oppure 3G / 4G
1 radio modem (opzionale) 868 MHz

COMUNICAZIONE REMOTA

-25°C + 60°C

ANTENNA

Interna integrata - esterna opzionale

CASE

IP68

CERTIFICAZIONE

 CE
Funzioni



ACQUISIZIONE DATI

Tempo base di acquisizione: 1”
Tempo base di archiviazione: 1’ - 1h
Numero massimo di variabili acquisibili: 8 Numeri Massimo di campioni archiviati: 250000

SUPERVISIONE REAL TIME

IoT - Cloud technology con LoRaWAN e NB-IoT Modem*
Applicazioni “always on” con alimentazione esterna Indagine test

MODALITÀ “DISCOVERY” HIGH FREQUENCY DATA ACQUISITION
(PER INDAGINI SU “COLPO DI ARIETE”)

Modulo software di acquisizione ad alta frequenza con campionamento fino a 125 volte al secondo. La memorizzazione si attiva al riconoscimento del singolo “Colpo di Ariete” che viene registrato fino a 25 secondi.
Si possono archiviare sul dispositivo fino a 100 “Colpi di Ariete”.

I dati possono essere salvati su file in formato CSV. (L’utilizzo di questa funzione riduce il tempo di vita delle batterie)

La modalità discovery necessita del sensore piezo resistivo.

CONTATORI

Nr. 2 - Range: 32 bit. - Totalizzazione consumi e calcolo della portata

CALCOLO DELLA PORTATA PER CANALI APERTI*

Calcolo della portata per canali aperti tipo Venturi e Parshall, stramazzi tipo Bazin e Thomson • livello/portata per condotte aperte di piccole dimensioni dedicate al drenaggio di acqua piovana • portate di sorgenti con stramazzi tipo Bazin o altra forma geometrica • durata overflow • rilevazione overflow

PROTOCOLLI E STANDARD PER COMUNICAZIONI REMOTE

Modbus RTU / IEC 60870 / LoRaWAN / FTP / NB-IoT

MESSAGGI

SMS / E-mail

ALLARMI

Segnalazione e gestione di allarmi ed eventi generati da superamento di soglia e/o raggiungimento di stati fisici/logici. Utilizzo del servizio di messaggi per la notifica degli allarmi.

OPC

Compliant tramite OPC SERVER

CONFIGURAZIONE

Da pc tramite software Fast “Rainbow Configurator”

INTEGRAZIONE CON AQUAWORKS, OVERLAND E SCADA Siemens WINCC-OA

Da pc tramite software Fast “Rainbow Configurator”
