Dotata di funzionalità avanzate ed innovative, è la soluzione ideale per gestire dati provenienti da dispositivi di natura diversa.

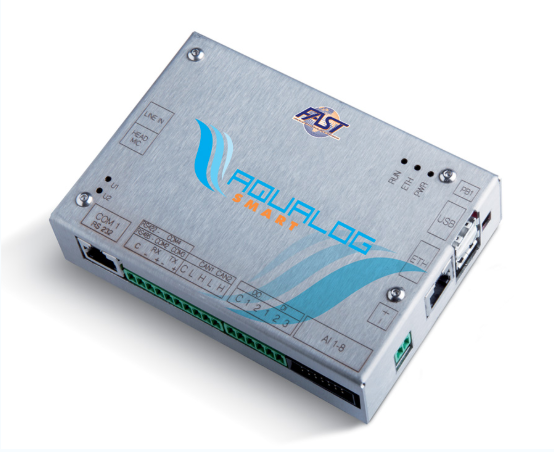

AQUALOG Smart è la RTU compatta dedicata al settore idrico particolarmente indicata al governo di quelle stazioni con un numero limitato di grandezze da monitorare. Dotata di funzionalità avanzate ed innovative, è la soluzione ideale per gestire dati provenienti da dispositivi di natura diversa.

  • Automazione di impianti idrici grazie al LOGIC LADDER LANGUAGE installato a bordo
  • Raggiungibile da remoto grazie al Web Server di cui è equipaggiato
  • Regolazione in tempo reale della pressione sulla base dei valori al punto critico
  • Monitoraggio in real-time di impianti
  • Supporto operativo agli addetti grazie alla rapida valutazione delle situazioni critiche (display LCD TS 7” a colori opzionale)



Disegnato e assemblato in Italia
Scarica il depliant per il servizio integrato
Alimentazione

10 - 30 V DC

Certificazione

CE

Condizioni ambientali

-20°C + 70°C

Case

IP 20

Caratteristiche tecniche



INGRESSI DIGITALI

3 DI 10-30 V DC optoisolati e con protezione ESD ± 15 KV

USCITE DIGITALI

2 DO 10-30 V DC optoisolati e con protezione ESD ± 15 KV

INGRESSI ANALOGICI

8 AI 12 bit 0-10 V DC (4-20 mA opzionali)

ESPANDIBILITÀ

fino a 160 DI, 64 DO, 32 AI, 16 AO
con MODBUS RS232 / RS485 / RS422 / ETHERNET / CANBUS

PORTE DI COMUNICAZIONE

1 RS232

2 RS485 (configurabili come 1 porta RS422)

1 Ethernet 10/100 Mb/s

2 CANBUS 2 USB

ALIMENTAZIONE

10 - 30 V DC

ASSORBIMENTO TIPICO

1,5 Watt (assorbimento max 8 Watt)

CONDIZIONI AMBIENTALI

-20°C + 70°C

RTC CLOCK

YES

MEMORY

256 MB FLASH / 128 MB RAM

MEMORY EXPANSION

Micro SD CARD / USB

HMI

Display locale LCD 7" touch screen colori: Mod. DE VISU (opzionale)
isplay locale ALFANUMERICO 2 x 16 con 12 tasti (opzionale)

MODALITÀ INTERNET: tramite browser standard

CASE

IP 20

DIMENSIONI

125 x 85 x 40 mm Attacco per guida DIN

CERTIFICAZIONI

CE
Funzioni



DATA ACQUISTION

Base Time Acquisition: 1"

Base Time Storage: 1’ – 1 h
Max. Acquisition Variables Num.: 1000

Stored Samples Max Num.: 6000000
Elaborazione del campione: istantaneo, min, max, media

CONTATORI

Max Nr. 3 - Range: 32 bit Conversione in unità ingegneristiche

Associabili a derivata temporale per calcolo delle portate

AUTOMATION

PLC EMBEDDED con LADDER LOGIC STANDARD IEC 61131-3

COMUNICAZIONI LOCALI: Protocolli

Porta RS232 / 485: MODBUS RTU, DLMS, OMRON FINS, IEC 62056-21, IEC 60870-5-101/104
ETHERNET: TCP/IP, MODBUS TCP, SNMP
CANBUS: CAN, CAN OPEN

COMUNICAZIONI REMOTE

MEZZO TRASMISSIVO: GSM / GPRS / SMS / ADSL / PPSTN / UMTS / WI -FI / F.O. per reti cablate / VPN / RADIO MODEM

PROTOCOLLI e STANDARD PER COMUNICAZIONI REMOTE

MODBUS RTU / SNMP / MODBUS TCP / IP / DLMS / IEC 62056-21 /  IEC 60870-5-101/104

Modalità di comunicazione: REAL-TIME / BATCH / FILE TRANSFER / FTP / OPC (con modulo software opzionale

MESSAGGI

SMS / E-MAIL

WEB FACILITIES

Portale WEB con configurazione parametri e visualizzazione di: REAL-TIME, ALLARMI, TRENDS

ALLARMI

Segnalazione e gestione di allarmi ed eventi generati da superamento di soglia / raggiungimento di stati sia fisici che logici.

Utilizzo del servizio di messaggi per la notifica degli allarmi.

OPC

COMPLIANT (tramite OPC SERVER)

CONFIGURAZIONE

DA PC TRAMITE RAINBOW CONFIGURATOR

INTEGRAZIONECON AQUAWORKS, OVERLAND Advanced e PLANT VIEW SCADA

DIRETTA TRAMITE WIZARD

USER APPLICATION

Tramite linguaggi LADDER / C / C++ in ambiente LINUX

SISTEMA OPERATIVO

LINUX EMBEDDED
