Gateway – HMI per la telegestione di macchine/impianti distribuiti

Starbox De Visu è il GATEWAY + router industriale su piattaforma Linux specializzato nel telecontrollo tramite Web. Grazie a questo dispositivo gestire il parco macchine e gli impianti distribuiti sui territori diventa molto semplice.

Inoltre Starbox De Visu, grazie alla sua interfaccia HMI locale, svolge le funzioni di pannello operatore.

starbox de visu fast
Disegnato e assemblato in Italia
Alimentazione

10 - 30 V DC

Certificazione

CE

Condizioni ambientali

-20°C  + 70°C

Caratteristiche tecniche



PORTE DI COMUNICAZIONE

1 RS232
2 RS485 (configurabili come 1 porta RS422)
1 Ethernet 10/100 Mb/s
2 CANBUS
2 USB

DISPLAY

7’’ TouchScreen
Risoluzione: 800 x 480
Retroilluminazione a LED
Luminosità: 240 cd/mq
Max Contrasto: 500 ÷ 1
Angolo di visualizz. a rapporto di contrasto CR>5: ± 70°H e ± 70°V
Tempo di risposta tipico: 15 msec

INGRESSI DIGITALI

3 DI 10-30 V DC optoisolati e con protezione ESD 15 ± KV

USCITE DIGITALI

2 DO 10-30 V DC optoisolati e con protezione ESD ± 15 KV

INGRESSI ANALOGICI

8 AI 12 bit 0-10 V DC

ESPANDIBILITÀ

fino a 160 DI, 64 DO, 32 AI, 16 AO
con MODBUS RS232 / RS485 / RS422 / ETHERNET / CANBUS

ALIMENTAZIONE

10 - 30 V DC

CONDIZIONI AMBIENTALI

-20°C  + 70°C

CERTIFICAZIONE

CE



Funzioni

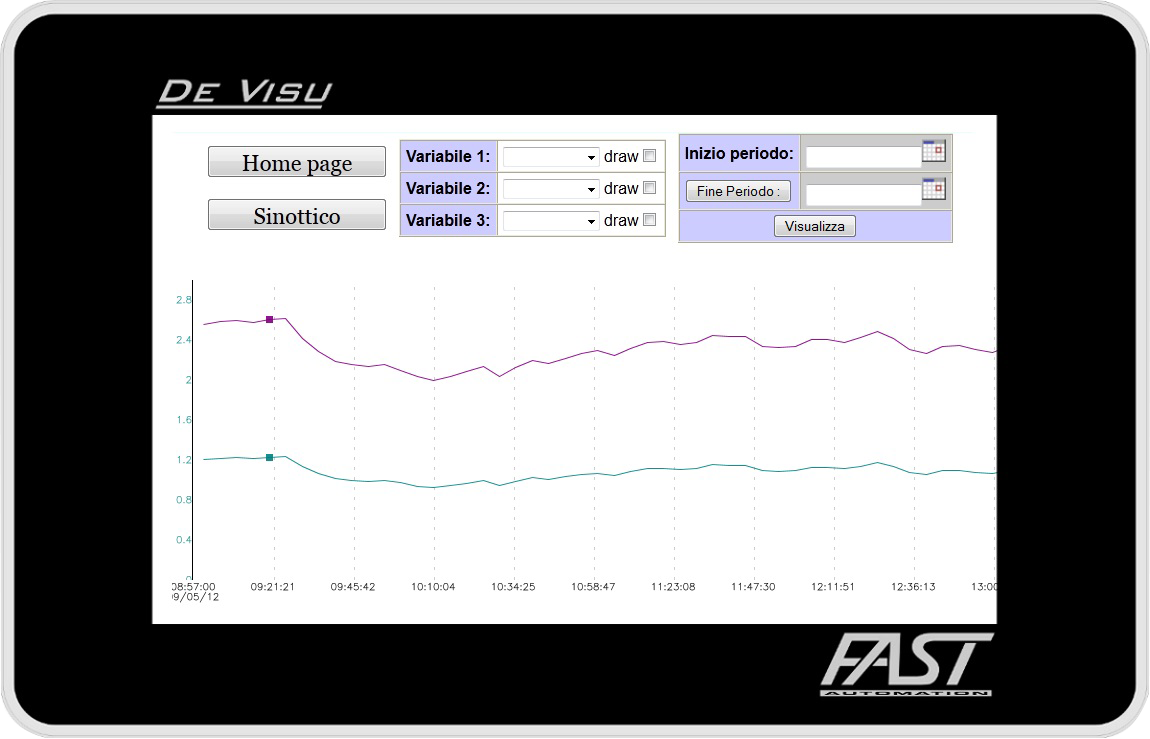

HMI con display grafico 7” touchscreen per stato macchina, valore variabili e set parametri

Gateway/router industriale

Comunicazioni sicure e riservate basate su protocollo TCP/IP su VPN Tunnel

Virtualizzazione di comunicazioni locali ethernet e seriali

Protocolli supportati MODBUS RTU/TCP, OMRON, SIEMENS S7, MBUS, DLMS, IEC 60870

Generazione di allarmi ed eventi

Remote real-time monitoring con browser Web

RTU/Data logger con registrazione dati storici

Collegamento a sistema di supervisione SCADA centralizzato e/o portale Web

Implementazione di logiche di controllo grazie al ladder logic on board
