RTU AVANZATA PER IL CONTROLLO E LA GESTIONE DELLE RETI IDRICHE

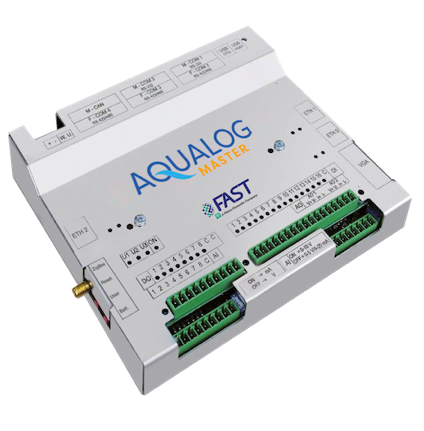

AQUALOG Master è la RTU più completa progettata da FAST ed è dedicata alla gestione di impianti con importanza critica quali: stazioni di pompaggio, trattamento acque, regolazioni di portata, pressioni e livelli.

Le sue funzioni avanzate permettono di effettuare una gestione smart della rete idrica, implementando soluzioni in grado di ridurre i consumi e i costi di gestione.

  • Regolazione in tempo reale della pressione sulla base dei valori al punto critico (RTCP System)
  • Automazione di impianti idrici grazie al LOGIC LADDER LANGUAGE installato a bordo
  • Modalità “Discovery” per rilevazione e descrizione dei “Colpi di Ariete” utilizzando un modulo software con acquisizione ad alta frequenza
  • Raggiungibile da remoto grazie al Web Server integrato con connessione sicura in VPN
  • Integrabile nelle reti pubbliche o private grazie all’ampia gamma di comunicazioni locali e remote
  • Funzioni di gateway
Alimentazione

10-30 V DC

Certificazione

CE

Condizioni ambientali

-20°C +80°C

Case

IP20

Caratteristiche tecniche



INGRESSI DIGITALI

16 DI 10-30 V DC optoisolati e con isolamento galvanico 2500 V

USCITE DIGITALI

8 DO 10-30 V DC optoisolati e con isolamento galvanico 2500 V

INGRESSI ANALOGICI

8 AI 16 bit 4-20 mA / 0-10 V DC con isolamento galvanico 2500 V

USCITE ANALOGICHE (OPZIONALI)

1 AO 16 bit 0-10 V DC con isolamento galvanico 2500 V

ESPANDIBILITÀ

Fino a 160 DI, 64 DO, 32 AI, 16 AO
con MODBUS RS485/RS422/ETHERNET

COMUNICAZIONE

1 RS232 - 1 RS232/485 - 2 RS485/422 1-2 Ethernet 10/100 Mb/s
1 Porta USB

HMI

Display locale LCD touch screen a colori (opzionale) Modalità internet: tramite browser standard

ALIMENTAZIONE

10-30 V DC

ASSORBIMENTO TIPICO

2-4 WATT

CONDIZIONI AMBIENTALI

-20°C +80°C

MEMORIA ESPANDIBILE

SD CARD/USB

CASE

IP20

CERTIFICAZIONE

CE



Funzioni



ACQUISIZIONE DATI

Tempo base di acquisizione: 1”
Tempo base di archiviazione: 1’ - 1h
Numero massimo di variabili acquisibili: 10000
Numero massimo di campioni archiviati: 6000000 Elaborazione del campione: istantaneo, min, max, media

SUPERVISIONE REAL TIME

Fino a 5000 variabili

MODALITÀ “DISCOVERY” HIGH FREQUENCY DATA ACQUISITION
(PER INDAGINI SU “COLPO DI ARIETE”)

Modulo software di acquisizione ad alta velocità per campionamento no a 20 msec per una profondità di 5 min.
Genera snapshot le formato CSV (opzionale)

CONTATORI

Max Nr. 8 - Range: 32 bit
Conversione in unità ingegneristiche
Associabili a derivata temporale per calcolo delle portate

AUTOMAZIONE

PLC EMBEDDED con LADDER LOGIC STANDARD IEC 61131-3

COMUNICAZIONI LOCALI: PROTOCOLLI

Porta RS232/485: MODBUS RTU, DLMS, OMRON FINS, IEC 62056-21, IEC 60870-5-101/104 Ethernet: TCP/IP, MODBUS TCP, SNMP

COMUNICAZIONI REMOTE

Mezzo trasmissivo: GSM/GPRS/SMS/ADSL/PPSTN/UMTS/WI-FI/F.O. per reti cablate/VPN/ radio modem

PROTOCOLLI e STANDARD PER COMUNICAZIONI REMOTE

MODBUS RTU/SNMP/MODBUS TCP/IP/DLMS/IEC 62056-21/IEC 60870-5-101/104 Modalità di comunicazione: Real-time/batch/ le transfer/FTP

MESSAGGI

SMS / e-mail

WEB FACILITIES

Portale web con visualizzazione gra ca di: Real-time, allarmi, trends

ALLARMI

Segnalazione e gestione di allarmi ed eventi generati da superamento di soglia e/o raggiungimento di stati fisici/logici. Utilizzo del servizio di messaggi per la notifica degli allarmi.

OPC

Compliant tramite OPC SERVER

CONFIGURAZIONE

Da pc tramite software Fast “Rainbow Cofigurator”

INTEGRAZIONE CON AQUAWORKS, OVERLAND E SCADA Siemens WINCC-OA

Diretta tramite Wizard

USER APPLICATION

Tramite linguaggi LADDER/C++ in ambiente LINUX

SISTEMA OPERATIVO

LINUX embedded
