RTU DI ULTIMA GENERAZIONE INTEGRABILE IN ARCHITETTURE CLOUD

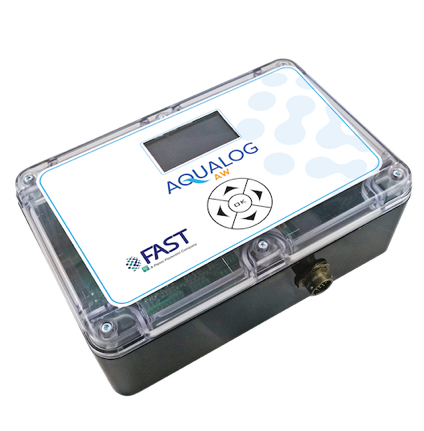

AQUALOG AW è una RTU ad alta connettività per reti idriche studiata per il monitoraggio e il controllo di impianti dedicati alla distribuzione idrica.

AQUALOG AW è un controllore di PRV e pompe per la regolazione della pressione nei distretti. Inoltre presenta estese capacità di monitoraggio dei sensori collegati (pressione, temperatura, livello e qualità).

  • IoT con LoRaWAN Modem
  • Protezione IP68
  • Visualizzazione in locale tramite display multifunzione
  • Comunicazioni wireless wi-fi e Bluetooth
  • Collegamento al centro di controllo tramite comunicazione GSM/GPRS/3G
  • Controllo idro-valvola/pompa secondo 6 diverse modalità
  • Modalità “Discovery” per rilevazione e descrizione dei “Colpi di Ariete” utilizzando un modulo software con acquisizione ad alta frequenza
  • Tramite l’unità HLCM-AW espande le proprie funzionalità a livello di automazione e gestione via WEB
Alimentazione

Interna con pacco batterie LiSOCl2 Esterna con telealimentatore dedicato

Certificazione

CE

Condizioni ambientali

-25°C + 60°C

Case

IP68

Caratteristiche tecniche



PRESSIONE

Fino a 3 ingressi da celle di pressione (differenti ranges da 0,8-2,0 bar a 6-80 bar)

TEMPERATURA

Fino a 2 ingressi PT100 / PT1000

MISURE

3 ingressi 4-20 mA passivi o attivi (opzionali)

SEGNALI DIGITALI

10 DI (di cui 6 a contatti liberi da tensione e 4 per conteggi ad alta frequenza < 1,5 KHz) 4 DO (opzionali)

ESPANDIBILITÀ

Attraverso porta RS485

COMUNICAZIONE

1 modem GSM / GPRS / 3G (antenna integrata o esterna)
1 radio modem 169 - 868 MHz protocollo WMBUS (opzionale)
1 LoRaWAN IoT modem (opzionale)
1 Bluetooth
1 WiFi
2 RS485
1 Porta USB
1 IR (ottica)

HMI

Display grafico, 5 Tasti (opzionale)

ALIMENTAZIONE

Interna con pacco batterie LiSOCl2
Esterna con telealimentatore dedicato

CONDIZIONI AMBIENTALI

-25°C + 60°C

CASE

IP68

DIMENSIONI

260x170x100 mm

CERTIFICAZIONE

CE



Funzioni



ACQUISIZIONE DATI

Tempo base di acquisizione: 1”
Numero massimo di variabili acquisibili: 10
Numero massimo di campioni archiviati: Valore medio 500 gg - 4 valori all’ora

SUPERVISIONE REAL TIME

IoT - Cloud technology con LoRaWAN
Applicazioni “Always on” con alimentazione esterna Indagine Step by step

MODALITÀ “DISCOVERY” HIGH FREQUENCY DATA ACQUISITION
(PER INDAGINI SU “COLPO DI ARIETE”)

Modulo software di acquisizione ad alta frequenza con campionamento no a 125 volte al secondo. La memorizzazione si attiva al riconoscimento del singolo “Colpo di Ariete” che viene registrato per 25 secondi.
Si possono archiviare sul dispositivo no a 100 “Colpi di Ariete”.

I dati possono essere salvati su le in formato CSV. (L’utilizzo di questa funzione riduce il tempo di vita delle batterie).

CONTATORI

Nr. 2 contatori veloci
Range: 32 bit con conversione in unità ingegneristiche

CONTROLLO IDRO-VALVOLA/ POMPA

Modi di regolazione: • Flow Modulation • Day/Night • Real Time Critical Point • Real Time Critical Point virtuale - Machine Learning • Closed Loop • Fixed Down-Stream Pressure

SPECIALI

Motor Driver: per controllare una PRV motorizzata • Namur Sensor Input • Funzioni di automazione grazie all’unità HLCM-AW • Servizi WEB TCP/IP grazie all’unità HLCM-AW

PROTOCOLLI E STANDARD PER COMUNICAZIONI REMOTE

Motor Driver: per controllare una PRV motorizzata • Namur Sensor Input • Funzioni di automazione grazie all’unità HLCM-AW • Servizi WEB TCP/IP grazie all’unità HLCM-AW

MESSAGGI

SMS

ALLARMI

Segnalazione e gestione di allarmi ed eventi generati da superamento di soglia e/o raggiungimento di stati fisici/logici. Utilizzo del servizio di messaggi per la notifica degli allarmi.

OPC

Compliant tramite OPC SERVER

CONFIGURAZIONE

Da pc tramite software Fast “Rainbow Configurator”

INTEGRAZIONE CON AQUAWORKS, OVERLAND E SCADA Siemens WINCC-OA

Diretta tramite Wizard
